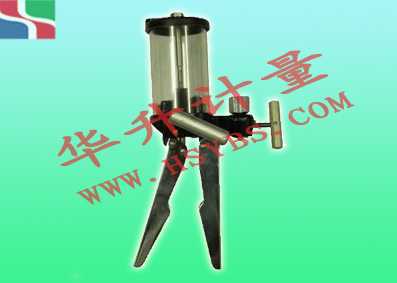

- 25MPa手持高压压力泵 产品型号：HS-YSY-25M HS-YSY-25M手持高压压力泵为手钳式手动液体压力源。是为了配合某些环境下需要单手操作的需要，研发生产的单手操作型手持压力泵，适用于压力过程控制中现场调试，也可以为测量压力的仪表制造厂校验仪表提供压力源。
- 产品介绍
- 技术参数
- HS-YSY-25M手持高压压力泵为手钳式手动液体压力源。是为了配合某些环境下需要单手操作的需要，研发生产的单手操作型手持压力泵，适用于压力过程控制中现场调试，也可以为测量压力的仪表制造厂校验仪表提供压力源。
产品用途：
HS-YSY-25M手持高压压力泵用于校验工业流程中现场校验安装的测压仪表和控制室内使用的各类压力仪表。也可为测压仪表制造厂校表提供压力源。凡25Mpa以内的各类压力变送器,压力传感器以及各类压力仪表均可用手操压力泵进行校验。
产品特点：
手操压力泵为便携式,重量轻、打压轻巧，使用方便。结构上设计压力微调手把,旋转微调手把可方便地改变输出压力。此外还附有高压软管连接被校表,仪表接头连接压力表。手操压力泵可随身携带到现场直接与被校仪表连接,校验既迅速又简便。
结构与工作原理：
手操压力泵是由手柄、活塞杆、透气体、泵盖,放油手把,微调手把、表接头等组成。旋转放油手把关闭放油阀,用手握着手操压力泵手柄,用力握紧,放松反复进行,从而带动活塞杆往复运动,活塞杆往复运动几次就可以产生输出压力25Mpa。
技术指标：
1.造压范围：0 ~ 25MPa
2.使用温度：-20 ~ 50 ℃
3.相对湿度:≤100%
4.重 量：0.8kg
5.测量介质：DB10#硅油 ；纯净水
6.表接头螺纹:M14×1.5内螺纹（出口按1/4NPT）,高压软管的接头螺纹:M20×1.5内螺纹（出口按1/2NPT）也可用户定制螺纹。
压力泵选型（此选型表为部分压力量程选型如需要准确选型请致电0517-86986880）
型号 类别 分割线 量程 附加功能 说明
HS-Y 压力发生装置
TQ 台式气体介质 气体
TS 台式水介质 液体
TY
台式油介质 SQ
手持气体介质 气体
SY
手持油介质 液体
——
无定义
10
-10-10KPa
20
-20-20KPa
60
-60-60KPa
100
-95KPa-100KPa
250
-95KPa-250KPa
600
-95KPa-600KPa
1.0
-95KPa-1MPa
1.6
-95KPa-1.6MPa
2.5
-95KPa-2.5MPa
25
0-25MPa
40
0-40MPa
60
0-60MPa
D 台式压力泵外形大小（大）
X 台式压力泵外形大小（小）
F 有负压发生能力
M 压力单位（MPa）
K 压力单位（KPa）
HS—Y SQ —— 2.5 MF
完整选型（手持气体带负压压力泵）
- 技术指标：
1.造压范围：0 ~ 25MPa
2.使用温度：-20 ~ 50 ℃
3.相对湿度:≤100%
4.重 量：0.8kg
5.测量介质：DB10#硅油 ；纯净水
6.表接头螺纹:M14×1.5内螺纹（出口按1/4NPT）,高压软管的接头螺纹:M20×1.5内螺纹（出口按1/2NPT）也可用户定制螺纹。
