特点及用途：

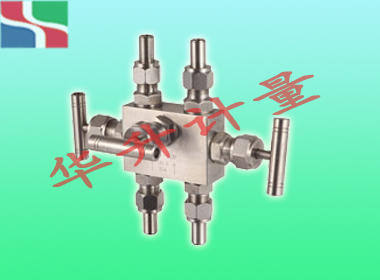

QFF3三阀组由高、低压阀及平衡阀组成成为一体，与差压变送器配套适用。它作用是将差压变送器正、负测量室与引压点导通或断开、或将正、负测量室断开和导通，引压、输压点直接与钢管连接，连接采用焊接，可采用其它连接方式。
QFF3三阀组适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保。
所需规程：
1、设计制造：GB/T12224-1989 JB/T8473-1996
2、阀门检验和试验：GB/T13927-1992
3、材料：碳钢按GB/T12228-1989的规定
不锈钢GB/T1220-1989的规定
主要零部件材料
零件名称 阀体 阀杆 阀底座 填料 填料阀盖 手轮 QFF3160DN3-50碳钢 铬不锈钢 聚四氟乙稀、 柔性石墨 碳钢 优质碳钢 QFF3320PDN3-50铬镍不锈钢 铬不锈钢 铬镍不锈钢 不锈钢
主要性能规范
型号 公称压力(MPa) 试验压力(MPa) 工作压力(MPa) 工作温度(℃) 适用介质 壳体 (MPa) 密封 (液) 密封 (气) QFF3320DN3-5032.0 48.0 35.2 0.6 32.0 P≤540℃ 液化石油气水、酸、 蒸汽、油品等 C≤425℃
主要外型及连接尺寸
型号 公称直径(mm) 尺 寸 重量(Kg) L1 D1 Do H H1 L2 QFF3320DN3-50200 14 65 234 260 54 3.8
型号 公称压力(MPa) 试验压力(MPa) 工作压力(MPa) 工作温度(℃) 适用介质 壳体 (MPa) 密封 (液) 密封 (气) QFF3320DN3-5032.0 48.0 35.2 0.6 32.0 P≤540℃ 液化石油
