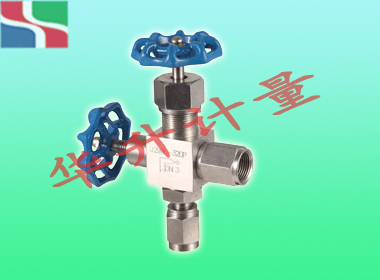

- J29W/H型压力计截至阀概述：
压力计截止阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体，根据阀芯的不同，可以分为截止阀、闸板阀、旋塞阀、球阀、碟形阀、针型阀等等。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀形比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是最合适的了，一般的针型阀形都做成螺纹连接也可按需生产。
1）设计制造标准： GB/T 12224-1989 JB/T 7747-1995
2）连接形式： 管接头内螺纹连接
3）结 构： 锥面密封，活动阀瓣
4）检验和试验： GB/T 13927-1992
5）适用介质： 水、蒸汽、油等
6）公称通经：DN3,DN4,DN5,DN6,DN8,DN10,DN15
7）公称压力：PN1.0,PN1.6,PN2.5,PN3.2,PN4.0,PN6.4,PN16,PN32,PN40（MPa）
8）阀门材质：20#,A105,201,304SS,0Cr18Ni9,1Cr18Ni9Ti,316SS,316L,等
9）阀门温度：-30℃-440℃,-75℃-330℃,540℃,570℃等
10）适用介质：水，油品，气体，等腐蚀性介质
主要零部件材料：
零件名称
Part name阀体
BODY阀杆
Stem阀底座
Base填料
PACKING填料阀盖
Packing bonnet手轮
Hand wheelJ29H-320-DN3
碳钢
Carbon steel铬不锈钢
Cr,Stainless steel聚四氟乙稀、柔性石墨
PTEF,Soft graphite碳钢
Carbon steel优质碳钢
High grade carbon steelJ29H-320P-DN6
铬镍不锈钢
Cr,Ni Stainless steel铬不锈钢
Cr,Stainless steel铬镍不锈钢
Cr,Ni Stainless steel
不锈钢Stainless steel
主要性能与规范：
型号
Type公称压力
(MPa)Nominal Pressure试验压力
PS(MPa)Test pressure工作压力
(MPa) Working Pressure工作温度
(℃)Working Temperature适用介质
Suitable壳体
(MPa)Shell密封
(液)Seal密封
(气)SealJ29H-320
32
48
35.2
0.6
32
P≤540℃
液化石油气水、酸、蒸汽、油品等
J29H-320P
32
48
35.2
0.6
32
C≤425℃
Petroleum gas Water,Asic,Steam, Oil etc.
主要外形连接尺寸：
型号
公称直径DN(mm)
尺 寸 Dimensions
重量(Kg)
Type
Nominal diameter
L1
D1
D2
L2
H
H1
M1
M2
Weight
J29H-320
3
60
65
50
65
85
93
M14×1.5
M20×1.5
1
J29H-320P
6
60
65
50
65
85
93
M14×1.5
M20×1.5
1
- 1）设计制造标准： GB/T 12224-1989 JB/T 7747-1995
2）连接形式： 管接头内螺纹连接
3）结 构： 锥面密封，活动阀瓣
4）检验和试验： GB/T 13927-1992
5）适用介质： 水、蒸汽、油等
6）公称通经：DN3,DN4,DN5,DN6,DN8,DN10,DN15
7）公称压力：PN1.0,PN1.6,PN2.5,PN3.2,PN4.0,PN6.4,PN16,PN32,PN40（MPa）
8）阀门材质：20#,A105,201,304SS,0Cr18Ni9,1Cr18Ni9Ti,316SS,316L,等
9）阀门温度：-30℃-440℃,-75℃-330℃,540℃,570℃等
10）适用介质：水，油品，气体，等腐蚀性介质
