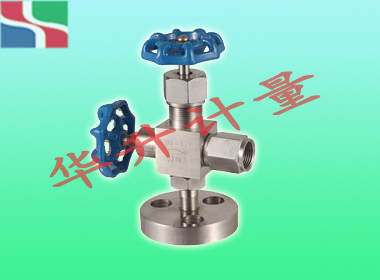

针型仪表阀是仪表测量管路系统中重要组成部分，主要有仪表截止阀和仪表球阀，其功用是作开启或切断管道通路用，主要连接方式有：螺纹、焊接、卡套、对焊、卡箍，双塔阀门生产的针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，只需更换易损零件，即可继续使用，安装时应使介质的流向与阀体上的箭头方向一致。
1）针型阀价格由口径、材质、压力的不同而异，恕不公布价格！
2）连接形式：法兰、丝扣（内螺纹）、外螺纹、卡套、焊接
3）传动方式：手动
4）口径从DN06-DN40；压力从1.0MPA-50MPA；温度-20℃-570℃
5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
6）制造标准: GB/T12224-2005 JB/T7747-1995
7）连接形式: 法兰连接
8）结构特征: 锥面密封,活动阀瓣
9）阀门检验与试验: GB/T13927-1992
10）适用介质: 水,油,气等腐蚀性与非腐蚀性介质
一、主要零件材料/Materials of main parts序号NO.零件名称Part name材质Material1法兰 Flang 20# A105 SS304 SS304L SS316 SS316L 2管接头Pipe connection 20# A105 SS304 SS304L SS316 SS316L 3垫片Gasket 紫铜(Red copper) PTFE RTFE 4螺纹套Wrap 20# A105 SS304 SS304L SS316 SS316L 5阀体 Body 20# A105 SS304 SS304L SS316 SS316L 6填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)金属盘根(Matel and Graphite)7填料 Packing PTFE 柔性石墨(Expanded Graphite) 8填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L 9锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L 10阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L 11手轮Handle 20# A105 SS304 SS304L SS316 SS316L 12带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L 13阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L 二、主要外形及连接尺寸型号ITEM NO.公称通径DNM1BL1L2HD0J49W/H-1DN6M20X1.57062608660- 1）针型阀价格由口径、材质、压力的不同而异，恕不公布价格！
2）连接形式：法兰、丝扣（内螺纹）、外螺纹、卡套、焊接
3）传动方式：手动
4）口径从DN06-DN40；压力从1.0MPA-50MPA；温度-20℃-570℃
5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
6）制造标准: GB/T12224-2005 JB/T7747-1995
7）连接形式: 法兰连接
8）结构特征: 锥面密封,活动阀瓣
9）阀门检验与试验: GB/T13927-1992
10）适用介质: 水,油,气等腐蚀性与非腐蚀性介质
