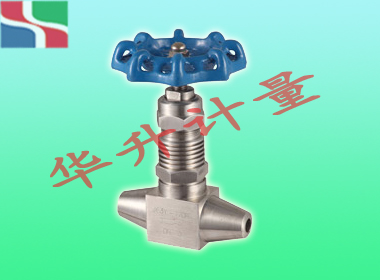

J61W/Y型高温高压针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量且较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是最合适的了。一般的针型阀形都做成螺纹连接。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。
一、技术概述
公称压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa
公称通径：DN5～DN25
适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
二、主要零件材料Materials for main parts
零件名称
Part name阀杆、阀盖、螺栓Body,Bonnet bolt
阀杆、阀瓣密封圈Stem,Disc,Gasket
填料
Packing垫片
Gasket手柄
HandeJ61Y-170V
铬镍不锈钢Cr.NiStainlesss steel
不锈钢
Stainless steel聚四氧乙稀、柔性石墨PTEF,Soft graphite
橡胶石棉板Latex asbestos
优质碳钢
High grade
Garbon steelll三、主要性能规范Chief property and specifieation
型号
Type公称压力
(MPa)
Nominal
pressure试验压力PS(MPs)
Test pressure工作压力(MPa)
Working
pressure工作温度(℃)
Working
temperature适用介质Applicable
mediun壳体Shell
密封
（液）Seal密封
（气）SealJ61Y-170V
24.0
7.0
17.6
0.6
17.0
V≤570℃
电站、石油气、水、油品等
Petroleun gas, Oil etc.FJ61Y-160p
24.0
16.0
17.6
0.6
16.0
P≤200℃
T61Y-320
24.0
16.0
17.6
0.6
16.0
C≤200℃
24.0
16.0
17.6
0.6
16.0
C≤200℃
四、主要外形及连接尺寸
型号
尺寸
重量(kg)
Do
L
H
H1
d
6
80
100
100
110
6
1.20
10
80
120
100
110
8
1.50
15
100
130
120
130
12
1.70
20
120
145
150
165
15
2.60
25
140
170
165
190
18
4.2
