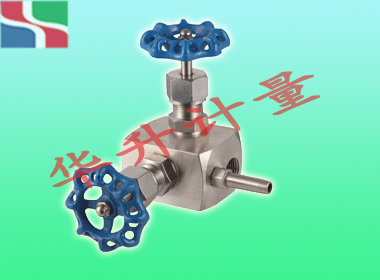

- J11H/F型高密封取样阀高密封取样阀是测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作为开启或切断管道通路用。具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好，安装时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。
作 用：开启或切断管道中的流体介质
适用介质：水、油品、蒸汽、石油气等。
应 用：针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。
优 点：针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。
技术参数：
1）针型阀价格由口径、材质、压力的不同而异，恕不公布价格！
2）连接形式：法兰、丝扣（内螺纹）、外螺纹、卡套、焊接
3）传动方式：手动
4）工作温度：-29℃～+538℃
5）材 质 有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
6）制造标准：GB/T12224-2005 JB/T7747-1995
7）结构特征：软硬双密封,活动阀瓣
8）阀门检验与试验：GB/T13927-1992
9）公称压力：≤10000Psi
10）适用介质：水,油,气等腐蚀性与非腐蚀性介质
11）公称通径：DN6,DN10,DN15,DN20,DN25等
主要零件材料/Materials of main parts
序号NO.零件名称Part name材质Material1取样管 Sampling tube 20# A105 SS304 SS304L SS316 SS316L 2阀体 Body 20# A105 SS304 SS304L SS316 SS316L 3阀盖垫片 Bonnet Gasket 紫铜（Red copper） PTFE RTFE 4阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L 5填料垫 Packing Seat PTFE 柔性石墨（Expanded Graphite）金属盘根（Matel and Graphite）6填料 Packing PTFE 柔性石墨（Expanded Graphite） 7填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L 8锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L 9阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L 10手轮Handle 20# A105 SS304 SS304L SS316 SS316L 11带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L 主要外型及连接尺寸型号ITEM NO.公称通径DNM1M2øLL1HD0GMJ11F/H-1DN6G1/2M20X1.5ø1070153110ø60
订货时请注明以下内容：
1、①产品名称与型号 ②公称直径 ③工作压力 ④介质温度 ⑤连接方式 ⑥操作方式
2、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
联系电话：86-0517-86994588 联系人手机：13915185455/陈工
图纸传真：86-0517-86994577
公司邮箱：hs@yb-6.com 技术参数：
