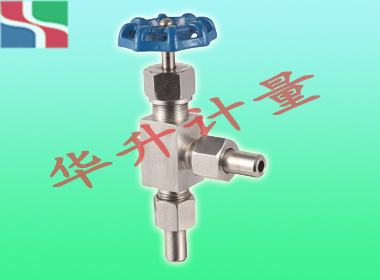

J24W/H型角式针型阀具有密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用等优点。安装时应使介质的流向与阀体上的箭头方向一致。属于手动截止阀可安装在管路的任何位置上。
一、技术概括
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：接管对焊连接
3. 结构特征：锥面密封，活动阀瓣，直角式
4. 阀门检验和试验：GB/T13927-1992
5. 公称压力：≤10000Psi，1.6-42MPA
6. 适用工作温度：-60℃～+900℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径：DN6,DN10,DN15,DN20,DN25等
二、主要零件材料Materials for main parts
序号 NO.
零件名称 Part name
材质 Material
1
焊接接管 Weld tube
20# A105 SS304 SS304L SS316 SS316L
2
平垫圈Plain washer
PTFE RTFE
3
连接螺母 Connector Nut
20# A105 SS304 SS304L SS316 SS316L
4
阀体 Body
20# A105 SS304 SS304L SS316 SS316L
5
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
6
填料 Packing
PTFE 柔性石墨(Expanded Graphite)
7
填料压盖 Packing Gland
20# A105 SS304 SS304L SS316 SS316L
8
锁紧螺母 Lock Nut
20# A105 SS304 SS304L SS316 SS316L
9
阀杆 Stem
20# A105 SS304 SS304L SS316 SS316L
10
手轮 Handle
20# A105 SS304 SS304L SS316 SS316L
11
带帽螺母 Hooded Nut
20# A105 SS304 SS304L SS316 SS316L
三、主要性能规范Chief property and specifieation
型号Type公称压力(MPa)
Nominal pressure试验压力PS(MPa)Test pressure工作压力(MPa)
Working pressure工作温度(℃)
Working temperature适用介质Applicable mediun壳体Shell密封（液）Seal密封（气）SealJ24W-160P-DN316.024.017.60.616.0P≤200℃液化石油气水、油品等Petroleun gas Water,Oil etc.J24W-320P-DN632.048.035.20.632.0C≤425℃四、主要外形及连接尺寸Main external and connecting dimensions(mm)型号Type公称直径DN(mm)
Nominaldameter尺寸Dimensions重量(Kg)WeightL1DoD2HH1D1J24W-160P-DN3380651591701431.0J24W-320P-DN6680651591701461.0
- 1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：接管对焊连接
3. 结构特征：锥面密封，活动阀瓣，直角式
4. 阀门检验和试验：GB/T13927-1992
5. 公称压力：≤10000Psi，1.6-42MPA
6. 适用工作温度：-60℃～+900℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径：DN6,DN10,DN15,DN20,DN25等
