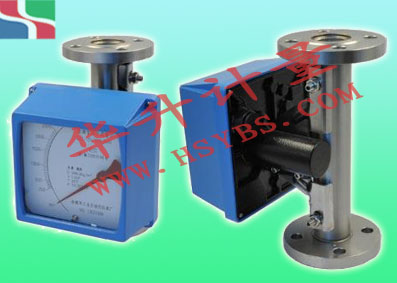

• 现场指示型金属浮子流量计 产品型号：LZZ 指针型金属管浮子流量计
    LZ系列金属管浮子流量计结构简单、工作可靠、准确度高、适用范围广。与玻璃转子流量计相比较能耐较高的压力。LZ系列流量计具有就地指示电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。广泛应用于国防、化工、石油冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。流量计检测部分零件均有1Cr18Ni9Ti不锈钢材料制成，特殊场合也可由Cr18Ni12Mo2Ti或F46等耐腐蚀材料组成流量计除特殊规格外，高度均为250 mm。连接法兰采用GB/T9119.8～10标准，根据用户特殊要求定制。
    查看大图线上预定
产品介绍
技术参数
产品说明：

LZ-系列金属浮子流量计主要技术参数

测量范围 水(20℃)（2.5-10000）L/h  空气（20℃,101325Mpa）(0.07-750)m3/h
量程比 10:1
准确度 1.5级2.5级
流体工作压力 DN15-DN50：4.0Mpa; DN80- DN100；1.6 Mpa
夹套工作压力 1.6 Mpa
流体工作温度 -80℃-+200℃(对PTE型℃+85℃)PTFE
连接方式 法兰连接或螺纹连接，法兰标准用GB/T9119；ANSI150lbs.300lbs;HG20592-20635;也可按用户要求定制其他标准法兰。
环境温度 -25℃~+55℃
介质粘度 Dn15≤5Mpa.s; DN25~ DN100≤250MPa
电信号输出 输出信号:（4-20）
  线信度:1%
  温度影响: 0.5%/10℃
  电源电压：（13~30）V DC
  电源消耗：≤250mW
限位报警 供电电源：220（1+10%）V DC
  功耗：℃3W
  工作温度：-25℃~60℃
防爆等级 Ib II CT5

LZ-系列金属浮子流量计选型说明

管道口径
结构形式
接液材质
附加结构
A
B
介质流向

C
D
DN15
Y10
下进上出

RRO
0Cr18Ni12Mo2Ti
F
防腐型
DN25
Y20
横进横出
RR1
1Cr18Ni9Ti
T
夹套型

DN50
Y30
同侧进出

RP
（聚四氟乙烯）
Z
阻尼型

DN80
Y40
异侧进出
Ti
（钛合金）
G
高温型
DN100
Y50
底侧进出
RL
316L
Y
高压型

DN125




B
防爆型

DN150






LZ-系列金属浮子流量计转换器功能组合

转换器功能组合
功能
Es1
远传4-20mA标准电流信号，本安防爆，防爆标志ibIICT5，安全栅型号LB906（注）
Es2
远传4-20mA标准电流信号
K1
带一上限报警输出
K2
带一上限报警输出
K12
带一上限和一下限报警输出
JsB
现场电池供电，LCD显示瞬时流量和累积流量，本安防爆
JsC
220V AC 供电，LCD显示瞬时流量和累积流量
JsD
24 V AC 供电，LCD显示瞬时流量和累积流量本安防爆
JsE
24 V AC 供电，LCD显示瞬时流量和累积流量,输出（4-20）mA标准电流信号传送瞬时流量，本安防爆

LZ－列金属管浮子流量计流量选择表

耐腐通径
AnticorrosionDiameter
普通通径
Normal Diameter
测量 范围
Measure Range
最大压力损失
Maximum Pressure Loss
DN(mm)
DN(mm)
空气Air20℃ m3/h
水Water(20℃) (L/h)
空气Air(KPa)
水Water(KPa)
15
15
0.05-0.5
1.6-16
7.0
6.4
0.07-0.7
2.5-25
7.1
6.5
0.11-1.1
4.0-40
7.2
6.5
0.18-1.8
6.0-60
7.3
6.6
0.28-2.8
10-100
7.5
6.6
0.40-4.0
16-160
8.0
6.8
0.70-7.0
25-250
10.8
7.2
1.00-10
40-400
10
8.6
1.60-16
60-600
14
11.1
25
80-800
14
25
3.00-30
100-1000
7.7
7.0
4.50-45
160-1600
8.8
8.0
7.00-70
250-2500
12
10.8
11-110
400-4000
19
15.8
50
500-5000
16.2
50
18-180
600-6000
8.6
8.1
25-250
1000-10000
10.4
11
80
40-400
1600-16000
12.6
17
80
50-500
2000-20000
15.5
6.3
100
75-750
2500-25000
17.2
8.1
100
100-1000
4000-40000
9.5
125
160-1600
6000-60000
10
125
250-2500
8000-80000
16
150
10000-100000
20
150
300-3000
12-120m3/h
20
400-4000
15-150m3/h
25

安装尺寸
法兰及外形尺寸

口径/压力  Mn/MPa

尺寸(mm)Φd

Φd3 Φk Φd2 b f L h
15/4.0 95 45 65 4xΦ14 16 2 250 85
25/4.0 115 68 85 4xΦ14 18 2 250 85
50/4.0 165 102 125 4xΦ18 20 3 250 85
80/1.6 200 138 160 8xΦ18 20 3 250 85
100/1.6 220 162 180 8xΦ18 20 3 250 85
125/1.6 250 188 210 8xΦ18 22 3 400 85
150/1.6 285 218 240 8xΦ22 22 3 400 85



磁过滤器

如果介质中含有铁磁性颗粒，就应在入流量计入口处安装磁性滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减少压力损失，每根磁棒均由PTFE聚乙烯包裹，防止腐蚀。
Ⅰ型：法兰式连接，高度100mm
Ⅱ型：压紧式安装，高度50mm


阻尼器

如果仪器的入口流量（压力）不稳定，对于洁净气体的测量，在测量部件上可以安装一个采用高技术制造的阻尼装置以确保长期稳定可可靠的使用。
对于有微小颗粒或灰尘的气体，不适于使用阻尼器装。在这种情况下，为确保正常运行要求入口压力大于仪表压损的5倍。对于DN15口径也可采用压力调节器（恒流器）来稳定流量。

测量范围：水(20℃)：1-200000I/h；空气(20℃)0.1.13Mpa；0.03~4000m3/h；

量程比：标准型：10：1；特殊型：20：1；

精确度：标准型：1.5级；特殊型：1.0级；

压力等级：

标准型：DN15－DN50  4.0Mpa；DN80－DN200  1.6Mpa；

特殊型:DN15－DN50   25Mpa  DN80－DN200  16Mpa；

压力损失：7Kpa～70Kpa；

介质温度：标准型：-40℃～100℃；高温型：100℃～450℃；

介质粘度：

DN15：n<5mPa.s(F15.1-F15.3)   n<30mPa.s(F15.4-F15.8)；

DN25：n<30mPa.s；

环境温度：远传型：40℃～185℃(液晶不会损坏)液晶正常工作在-30℃～80℃；

连接形式：标准型：DN201标准法兰；特殊型：由用户指定的任意标准法兰或螺纹；

电缆接口：隔爆型为1/2NPT内螺纹，其他M20`1.5内螺纹；

供电电源：

标准型：24VDC二线制4-20mA(12VCD-32VCD；

报警型：24VDC三线制4-20mA(18VCD-28VCD；

交流型：85-265VCD  50Hz；

电池型：3.6V，7.5AH锂电池，可连续使用三年；

负载特性：

二线制：Rlmax=50•(-12)=600@24V；

报警型：最大负载电阻为200，交流型：最大负载电阻为200；

报警输出：上限或下限瞬时流量报警；开关量报警；继电器输出；

液晶显示：瞬时流量显示值范围：0-50000(可带小数点)；

防护等级：IP65。
