产品说明：

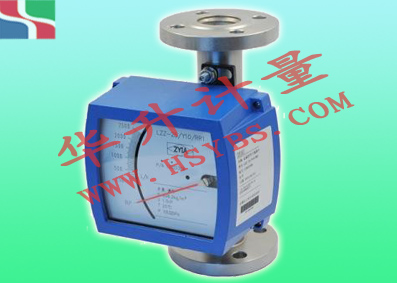

LZ-系列金属浮子流量计主要技术参数



测量范围	水(20℃)（2.5-10000）L/h  空气（20℃,101325Mpa）(0.07-750)m3/h
量程比	10:1
准确度	1.5级2.5级
流体工作压力	DN15-DN50：4.0Mpa; DN80- DN100；1.6 Mpa
夹套工作压力	1.6 Mpa
流体工作温度	-80℃-+200℃(对PTE型℃+85℃)PTFE
连接方式	法兰连接或螺纹连接，法兰标准用GB/T9119；ANSI150lbs.300lbs;HG20592-20635;也可按用户要求定制其他标准法兰。
环境温度	-25℃~+55℃
介质粘度	Dn15≤5Mpa.s; DN25~ DN100≤250MPa
电信号输出	输出信号:（4-20）
	线信度:1%
	温度影响: 0.5%/10℃
	电源电压：（13~30）V DC
	电源消耗：≤250mW
限位报警	供电电源：220（1+10%）V DC
	功耗：℃3W
	工作温度：-25℃~60℃
防爆等级	Ib II CT5

管道口径	结构形式		接液材质		附加结构
A	B	介质流向	C		D
DN15	Y10	下进上出	RRO	0Cr18Ni12Mo2Ti	F	防腐型
DN25	Y20	横进横出	RR1	1Cr18Ni9Ti	T	夹套型
DN50	Y30	同侧进出	RP	（聚四氟乙烯）	Z	阻尼型
DN80	Y40	异侧进出	Ti	（钛合金）	G	高温型
DN100	Y50	底侧进出	RL	316L	Y	高压型
DN125					B	防爆型
DN150



LZ-系列金属浮子流量计转换器功能组合



转换器功能组合	功能
Es1	远传4-20mA标准电流信号，本安防爆，防爆标志ibIICT5，安全栅型号LB906（注）
Es2	远传4-20mA标准电流信号
K1	带一上限报警输出
K2	带一上限报警输出
K12	带一上限和一下限报警输出
JsB	现场电池供电，LCD显示瞬时流量和累积流量，本安防爆
JsC	220V AC 供电，LCD显示瞬时流量和累积流量
JsD	24 V AC 供电，LCD显示瞬时流量和累积流量本安防爆
JsE	24 V AC 供电，LCD显示瞬时流量和累积流量,输出（4-20）mA标准电流信号传送瞬时流量，本安防爆



LZ－列金属管浮子流量计流量选择表



耐腐通径 AnticorrosionDiameter	普通通径 Normal Diameter	测量 范围 Measure Range		最大压力损失 Maximum Pressure Loss
DN(mm)	DN(mm)	空气Air20℃ m3/h	水Water(20℃) (L/h)	空气Air(KPa)	水Water(KPa)
15	15	0.05-0.5	1.6-16	7.0	6.4
		0.07-0.7	2.5-25	7.1	6.5
		0.11-1.1	4.0-40	7.2	6.5
		0.18-1.8	6.0-60	7.3	6.6
		0.28-2.8	10-100	7.5	6.6
		0.40-4.0	16-160	8.0	6.8
		0.70-7.0	25-250	10.8	7.2
		1.00-10	40-400	10	8.6
		1.60-16	60-600	14	11.1
25			80-800		14
	25	3.00-30	100-1000	7.7	7.0
		4.50-45	160-1600	8.8	8.0
		7.00-70	250-2500	12	10.8
		11-110	400-4000	19	15.8
50			500-5000		16.2
	50	18-180	600-6000	8.6	8.1
		25-250	1000-10000	10.4	11
80		40-400	1600-16000	12.6	17
	80	50-500	2000-20000	15.5	6.3
100		75-750	2500-25000	17.2	8.1
	100	100-1000	4000-40000		9.5
125		160-1600	6000-60000		10
	125	250-2500	8000-80000		16
150			10000-100000		20
	150	300-3000	12-120m3/h		20
		400-4000	15-150m3/h		25



安装尺寸

法兰及外形尺寸



口径/压力  Mn/MPa	尺寸(mm)Φd	Φd3	Φk	Φd2	b	f	L	h
15/4.0	95	45	65	4xΦ14	16	2	250	85
25/4.0	115	68	85	4xΦ14	18	2	250	85
50/4.0	165	102	125	4xΦ18	20	3	250	85
80/1.6	200	138	160	8xΦ18	20	3	250	85
100/1.6	220	162	180	8xΦ18	20	3	250	85
125/1.6	250	188	210	8xΦ18	22	3	400	85
150/1.6	285	218	240	8xΦ22	22	3	400	85





磁过滤器



如果介质中含有铁磁性颗粒，就应在入流量计入口处安装磁性滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减少压力损失，每根磁棒均由PTFE聚乙烯包裹，防止腐蚀。

Ⅰ型：法兰式连接，高度100mm

Ⅱ型：压紧式安装，高度50mm



阻尼器



如果仪器的入口流量（压力）不稳定，对于洁净气体的测量，在测量部件上可以安装一个采用高技术制造的阻尼装置以确保长期稳定可可靠的使用。

对于有微小颗粒或灰尘的气体，不适于使用阻尼器装。在这种情况下，为确保正常运行要求入口压力大于仪表压损的5倍。对于DN15口径也可采用压力调节器（恒流器）来稳定流量。
